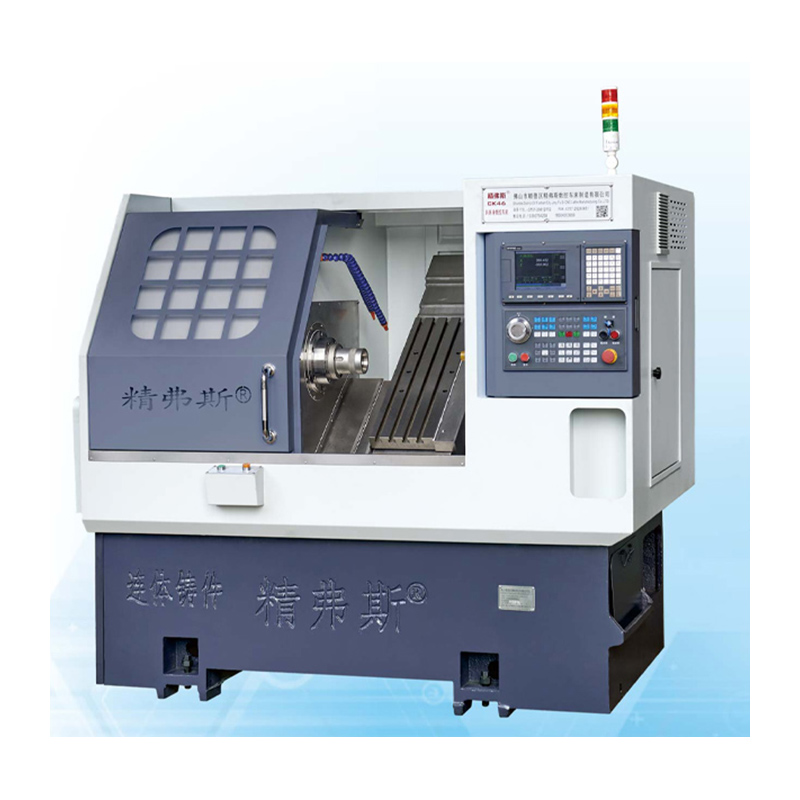

Lit incliné incliné tournant la machine à tour CNC

La machine CNC CNC Lat CNC CK46 Inclinget Turning CNC est une amélioration et une mise à niveau de JingFusi® sur la base d'origine. Sur la base de l'héritage des performances de traitement élevées et du fonctionnement facile du modèle d'origine, il a été développé avec une conception de lit inclinée entièrement fermée et un plus grand espace de fonctionnement, une vitesse de traitement plus élevée et des machines de précision CNC qui sont plus faciles à régler et à maintenir.

Modèle:CK46

envoyer une demande

Description du produit

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

JingFusi® Slant Bed CNC Lathe Machine Caractéristiques:

Conception optimale:Cette machine CNC Lathe à lit incliné incliné avec une conception de lit incliné à 35 degrés, offrant une rigidité et une stabilité améliorées pour l'usinage de précision.

Manipulation efficace des puces:La machine offre une capacité de transport en puce substantielle, permettant aux clients la flexibilité de sélectionner le retrait avant ou arrière, garantissant la commodité dans le processus d'usinage.

Visser PRÉtresse électronique:Incorporant une structure de pré-étirement des vis, ce tour optimise la précision et la fiabilité de l'usinage.

Article à outils de type gang:Équipé d'un poste d'outil de type gang, ce tour prend en charge l'utilisation de plusieurs outils pour une efficacité et une polyvalence accrues dans diverses opérations d'usinage.

Détails du produit

Inclined Slant bed Turning CNC Lathe Machine

Liste des paramètres

projet		unité	CK46	CK52	CK76
Longueur de tournage maximale		MM	350
Diamètre de virage maximal sur le lit		MM	Ø 500
Diamètre de tournage maximum sur la planche à roulettes		MM	Ø 160
Inclinaison du lit		°	35 °
Voyage efficace de l'axe x / z		MM	Diamètre 1000/400
Spécifications de vis de l'axe x / z		MM	32
Spécifications de rail de l'axe x / z		MM	35
Puissance du moteur à axe x / z		Kw	1.3
Mouvement rapide maximum de l'axe x / z		m / mon	24
Longueur de la machine-outil x Largeur x hauteur		MM	2100x1580x1800
Poids total de toute la machine		Kg	2600
Numéro de couteau		réparer	8
Taille du couteau carré		MM	20x20
Taille du coupe-trou rond		MM	Ø20
Puissance totale		kw	13	13	16
Consommation d'énergie moyenne		Kw / h	2	2	2.5
arbre principal	Forme de face de l'extrémité de la broche		A2-5	A2-6	A2 -8


	Vitesse maximale de la broche	r / min	6000 (réglé sur 4500)	4200 (réglé sur 3500)	3200 (réglé sur 2500)
	Puissance du moteur de la broche	Kw	7.5	7.5	11
	Couple nominal du moteur de broche	Nm	47,8 nm	47,8 nm	72 nm
	Diamètre de passage maximal de la barre	MM	Ø 45	Ø 51	Ø 75

Précision des machines-outils

Précision de la machine, Jingfus Factor Standard:
Élément de test majeur	Diagramme schématique	Méthode de détection	Norme d'usine


Beat radial du fuseau,		Détecter le ruissellement du cône extérieur	0.0025


Position de répétition de l'axe X		Détecter le positionnement répété de l'axe x. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.	0.0025


Position de répétition de l'axe z		Détecter le positionnement répété sur l'axe z. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.	0.0025


Si le client souhaite tester la précision ISO ou VD1 de l'axe x / z / y, il doit être déterminé au moment de la rédaction du contrat. Le client doit tester cet article en même temps de l'acceptation initiale de l'usine Jingfusi.
