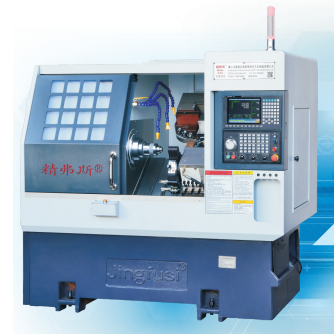

Tour CNC avec banc incliné et rangée d'outils

Un tour CNC de haute qualité avec lit incliné et rangée d'outils est proposé par le fabricant chinois Jingfusi®. Achetez un tour CNC avec banc incliné et rangée d'outils de haute qualité directement à bas prix.

envoyer une demande

Description du produit

Jingfusi® est l’un des principaux fabricants, fournisseurs et exportateurs de tours CNC en Chine avec lit incliné et rangée d’outils. Adhérant à la recherche d'une qualité parfaite des produits, de sorte que nos tours CNC aient été satisfaits par de nombreux clients. Un design extrême, des matières premières de qualité, des performances élevées et des prix compétitifs sont ce que veut chaque client, et c'est aussi ce que nous pouvons vous offrir. Bien entendu, notre service après-vente parfait est également essentiel. Si vous êtes intéressé par nos services, vous pouvez nous consulter dès maintenant, nous vous répondrons à temps !

Diagramme de déplacement de la machine

détails du produit

Liste des paramètres

Spécification principale
Article	unité	spécification	Remarque
Max. diamètre de tournage	mm	250
Max. diamètre de la balançoire. sur un tour	mm	Ø500
Max. diamètre de tournage à travers le lit coulissant	mm	Ø160
Degré de lit incliné	degré	35°
Déplacement effectif sur l'axe X	mm	1000
Déplacement efficace sur l'axe Z	mm	400
Axe X/Z max. vitesse de déplacement rapide	m/min	24
Taille du tableau : L X L	mm	700 x 290
Taille de la machine : L xlxh	mm	2100x1580x1800
Poids net de la machine	kg	2600
	pièces	8
Outils carrés	mm	20x20
Taille du couteau à trous	mm	Ø20
Cheval total	kW	13
Consommation électrique moyenne	kW/h	2
Forme de face de broche		A2-5	52:A2-6;CK36:A2-4
Vitesse de broche	tr/min	6000	52:4200;CK36:5000
Réglage de la vitesse de broche	tr/min	1-4500	52:1-3500;CK36:1-4500
Couple nominal de la broche	Nm	35Nm (1500 tr/min)	52 : 47,8 nm ; CK36 : 38 Nm
Diamètre maximum de la barre	mm	Ø45	52:Ø50;CK36::Ø50

Précision des machines-outils

Précision de la machine, norme de facteur Jingfus :
Élément de test majeur	Diagramme schématique	Norme d'usine


Battement radial de la broche,		Détecter le faux-rond du cône extérieur	0.0035


Position de répétition de l'axe X, X		Détectez le positionnement répété de l’axe X. Remarque : prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.	0.003


Position de répétition de l'axe Z, Z		Détectez les positionnements répétés sur l’axe Z. Remarque : prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.	0.003


Si le client souhaite tester la précision ISO ou VD1 de l'axe X/Z/Y, cela doit être déterminé au moment de la rédaction du contrat. Le client doit tester cet article en même temps que l'acceptation initiale de Jingfusi Factory.
