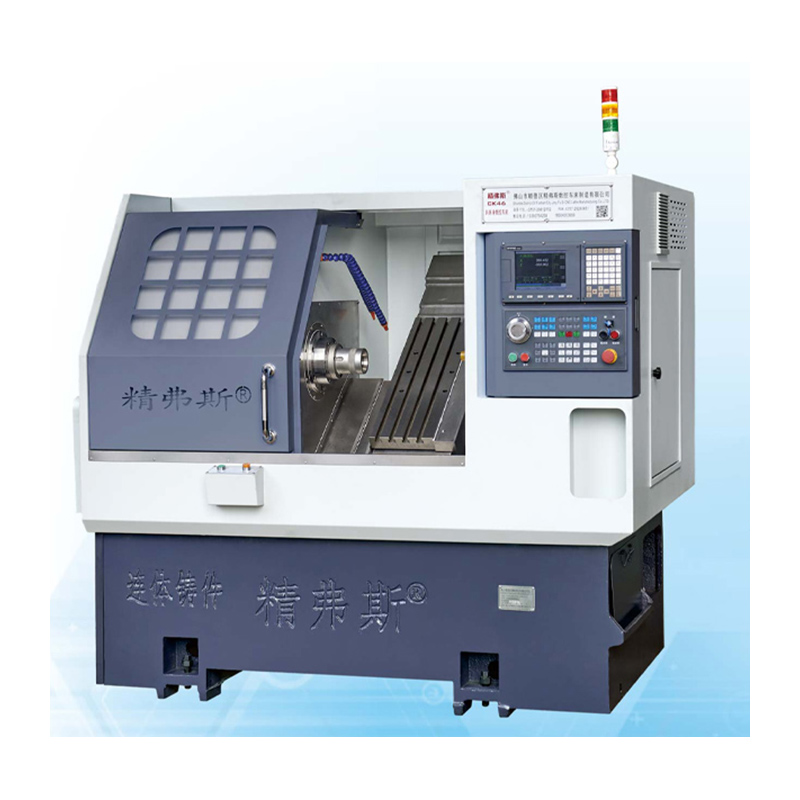

Les tours à banc incliné CNC de haute précision Jingfusi® peuvent effectuer des opérations de tournage et de fraisage précises. En tant que fabricant professionnel, nous aimerions vous fournir une machine de tour à lit incliné CNC de haute précision Jingfusi® de haute qualité. Et nous vous offrirons le meilleur service après-vente et une livraison rapide.
projet | unité | CK46 | CK52 | CK76 | |
Longueur de tournage maximale | mm | 350 | |||
Diamètre de braquage maximum sur le lit | mm | Ø 500 | |||
Diamètre de braquage maximum sur le skateboard | mm | Ø 160 | |||
Inclinaison du lit | ° | 35° | |||
Déplacement effectif de l'axe X/Z | mm | Diamètre 1000/400 | |||
Spécifications des vis de l'axe X/Z | mm | 32 | |||
Spécifications du rail de l'axe X/Z | mm | 35 | |||
Puissance du moteur sur les axes X/Z | KW | 1.3 | |||
Mouvement rapide maximum de l'axe X/Z | m/min | 24 | |||
Longueur de la machine-outil X largeur X hauteur | mm | 2100X1580X1800 | |||
Poids total de la machine entière | KG | 2600 | |||
Numéro de couteau | réparer | 8 | |||
Taille du couteau carré | mm | 20X20 | |||
Taille du coupe-trou rond | mm | Ø20 | |||
Pouvoir total | kW | 13 | 13 | 16 | |
Consommation électrique moyenne | kW/h | 2 | 2 | 2.5 | |
l'arbre principal | Forme de la face d'extrémité de la broche |
|
A2-5 | A2-6 | A2-8 |
Vitesse maximale de la broche | tr/min | 6 000 (réglé sur 4 500) | 4 200 (réglé sur 3 500) | 3 200 (réglé sur 2 500) | |
Puissance du moteur de broche | KW | 7.5 | 7.5 | 11 | |
Couple nominal du moteur de broche | Nm | 47,8 Nm | 47,8 Nm | 72 Nm | |
Diamètre maximum de passage de la barre | mm | Ø45 | Ø 51 | Ø 75 |
Précision de la machine, norme de facteur Jingfus : | ||||
Élément de test majeur | Diagramme schématique | Méthode de détection |
Norme d'usine |
|
Battement radial de la broche, |
|
Détecter le faux-rond du cône extérieur | 0.0025 | |
Position de répétition sur l'axe X |
|
Détectez le positionnement répété de l’axe X. Remarque : prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété. | 0.0025 | |
Position de répétition de l'axe Z |
|
Détectez les positionnements répétés sur l’axe Z. Remarque : prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété. | 0.0025 | |
Si le client souhaite tester la précision ISO ou VD1 de l'axe X/Z/Y, cela doit être déterminé au moment de la rédaction du contrat. Le client doit tester cet article en même temps que l'acceptation initiale de Jingfusi Factory. | ||||
