CNC Slant Lits Lathes

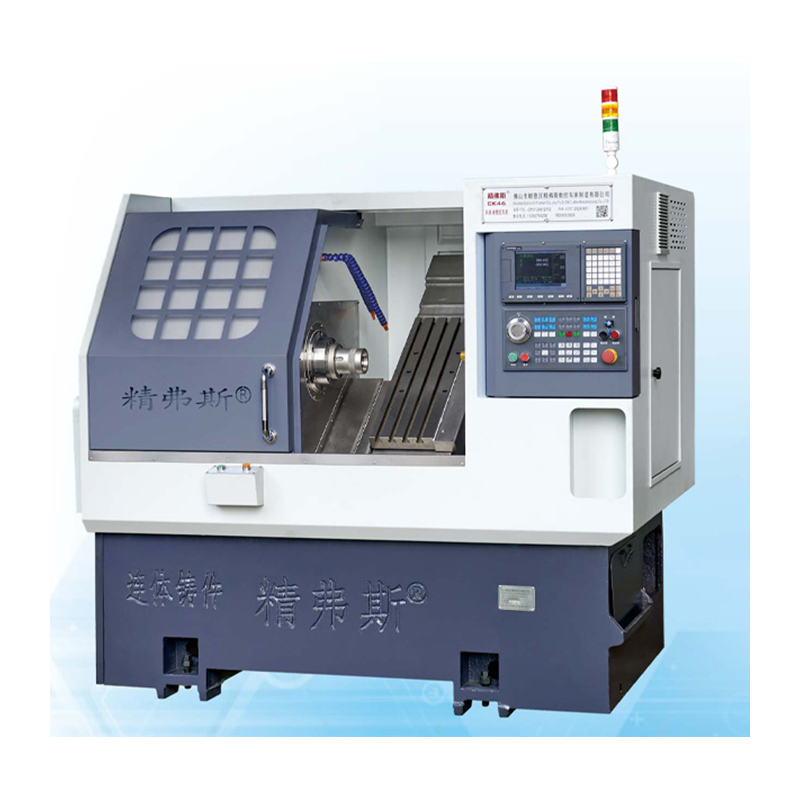

Les coiffes de lits inclinables JingFusi® CNC comportent une conception de lit inclinée à 35 degrés couplée à une structure de couple robuste, assurant une déformation minimale même pendant les opérations de coupe à charge lourde. Cette conception de lit inclinée facilite des processus d'installation, de remplacement et d'inspection simplifiés. L'incorporation de vis à billes et de broches de haute précision garantit davantage une précision exceptionnelle et un brillant de surface dans les applications d'usinage.

Modèle:CK46

envoyer une demande

Description du produit

Les coiffes CNC Slant Bed sont une amélioration et une mise à niveau de JingFusi® CNC sur la base d'origine. Sur la base de l'héritage des performances de traitement élevées et du fonctionnement facile du modèle d'origine, il a été développé avec une conception de lit inclinée entièrement fermée et un plus grand espace de fonctionnement. , Machine-outils CNC de précision avec une vitesse de traitement plus élevée et un réglage et une maintenance plus faciles.

Détails du produit

Liste des paramètres

projet		unité	CK46	CK52	CK76
Longueur de tournage maximale		MM	350
Diamètre de virage maximal sur le lit		MM	Ø 500
Diamètre de tournage maximum sur la planche à roulettes		MM	Ø 160
Inclinaison du lit		°	35 °
Voyage efficace de l'axe x / z		MM	Diamètre 1000/400
Spécifications de vis de l'axe x / z		MM	32
Spécifications de rail de l'axe x / z		MM	35
Puissance du moteur à axe x / z		Kw	1.3
Mouvement rapide maximum de l'axe x / z		m / mon	24
Longueur de la machine-outil x Largeur x hauteur		MM	2100x1580x1800
Poids total de toute la machine		Kg	2600
Numéro de couteau		réparer	8
Taille du couteau carré		MM	20x20
Taille du coupe-trou rond		MM	Ø20
Puissance totale		kw	13	13	16
Consommation d'énergie moyenne		Kw / h	2	2	2.5
arbre principal	Forme de face de l'extrémité de la broche		A2-5	A2-6	A2 -8


	Vitesse maximale de la broche	r / min	6000 (réglé sur 4500)	4200 (réglé sur 3500)	3200 (réglé sur 2500)
	Puissance du moteur de la broche	Kw	7.5	7.5	11
	Couple nominal du moteur de broche	Nm	47,8 nm	47,8 nm	72 nm
	Diamètre de passage maximal de la barre	MM	Ø 45	Ø 51	Ø 75

Précision des machines-outils

Précision de la machine, Jingfus Factor Standard:
Élément de test majeur	Diagramme schématique	Méthode de détection	Norme d'usine


Beat radial du fuseau,		Détecter le ruissellement du cône extérieur	0.0025


Position de répétition de l'axe X		Détecter le positionnement répété de l'axe x. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.	0.0025


Position de répétition de l'axe z		Détecter le positionnement répété sur l'axe z. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.	0.0025


Si le client souhaite tester la précision ISO ou VD1 de l'axe x / z / y, il doit être déterminé au moment de la rédaction du contrat. Le client doit tester cet article en même temps de l'acceptation initiale de l'usine Jingfusi.
