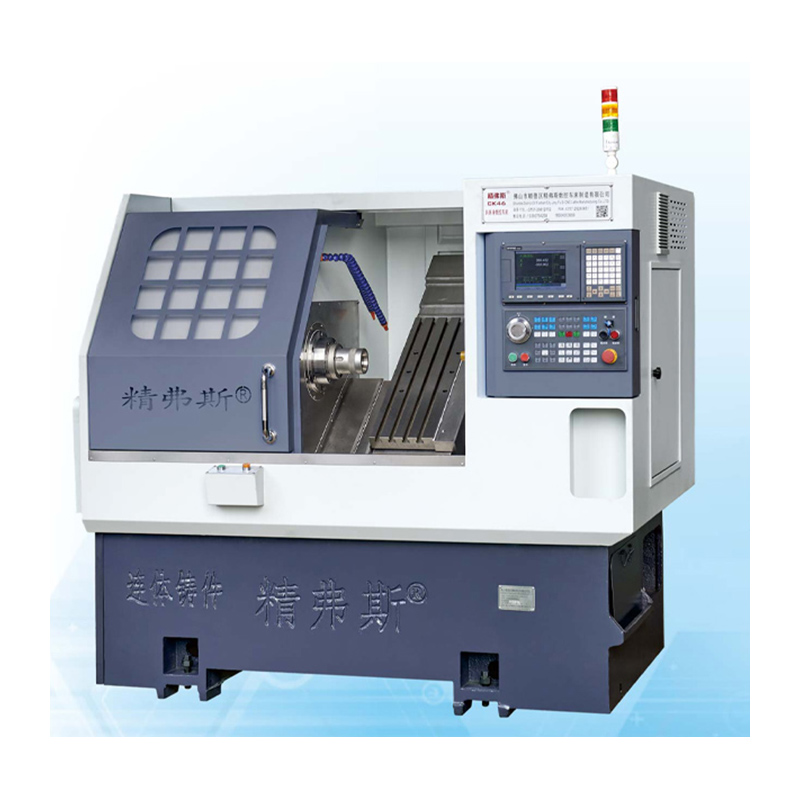

CNC Cou lit incliné

Le tour de lit incliné JingFusi® CNC trouve une application dans des environnements industriels où la fabrication exige la plus grande précision et précision. Au-delà de l'utilisation industrielle, ces tours répondent aux besoins des amateurs et des propriétaires de petites entreprises à la recherche d'un outil qui offre un niveau élevé de personnalisation et de flexibilité dans les processus de conception. Que ce soit dans des paramètres de production à grande échelle ou des entreprises à petite échelle, le tour de lit incliné CNC de Jingfusi® s'adapte à diverses exigences, combinant la précision avec la polyvalence.

Modèle:CK46

envoyer une demande

Description du produit

Le tour de lit incliné JingFusi® CNC se distingue comme un outil d'usinage de précision méticuleusement conçu pour la production de composants divers, avec un accent particulier sur les pièces cylindriques et rotationnelles. Sa caractéristique déterminante réside dans la structure du lit inclinée, stratégiquement conçue pour améliorer la stabilité et la précision tout au long du processus d'usinage. Cette conception innovante garantit que le tour excelle dans la fourniture de résultats précis et de haute qualité, ce qui en fait un atout précieux pour un large éventail d'applications de fabrication.

Schéma de voyage à la machine

Détails du produit

Liste des paramètres

projet		unité	CK46	CK52	CK76
Longueur de tournage maximale		MM	350
Diamètre de virage maximal sur le lit		MM	Ø 500
Diamètre de tournage maximum sur la planche à roulettes		MM	Ø 160
Inclinaison du lit		°	35 °
Voyage efficace de l'axe x / z		MM	Diamètre 1000/400
Spécifications de vis de l'axe x / z		MM	32
Spécifications de rail de l'axe x / z		MM	35
Puissance du moteur à axe x / z		Kw	1.3
Mouvement rapide maximum de l'axe x / z		m / mon	24
Longueur de la machine-outil x Largeur x hauteur		MM	2100x1580x1800
Poids total de toute la machine		Kg	2600
Numéro de couteau		réparer	8
Taille du couteau carré		MM	20x20
Taille du coupe-trou rond		MM	Ø20
Puissance totale		kw	13	13	16
Consommation d'énergie moyenne		Kw / h	2	2	2.5
arbre principal	Forme de face de l'extrémité de la broche		A2-5	A2-6	A2 -8


	Vitesse maximale de la broche	r / min	6000 (réglé sur 4500)	4200 (réglé sur 3500)	3200 (réglé sur 2500)
	Puissance du moteur de la broche	Kw	7.5	7.5	11
	Couple nominal du moteur de broche	Nm	47,8 nm	47,8 nm	72 nm
	Diamètre de passage maximal de la barre	MM	Ø 45	Ø 51	Ø 75

Précision des machines-outils

Précision de la machine, Jingfus Factor Standard:
Élément de test majeur	Diagramme schématique	Méthode de détection	Norme d'usine


Beat radial du fuseau,		Détecter le ruissellement du cône extérieur	0.0025


Position de répétition de l'axe X		Détecter le positionnement répété de l'axe x. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.	0.0025


Position de répétition de l'axe z		Détecter le positionnement répété sur l'axe z. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.	0.0025


Si le client souhaite tester la précision ISO ou VD1 de l'axe x / z / y, il doit être déterminé au moment de la rédaction du contrat. Le client doit tester cet article en même temps de l'acceptation initiale de l'usine Jingfusi.
