Machine d'usinage de montage

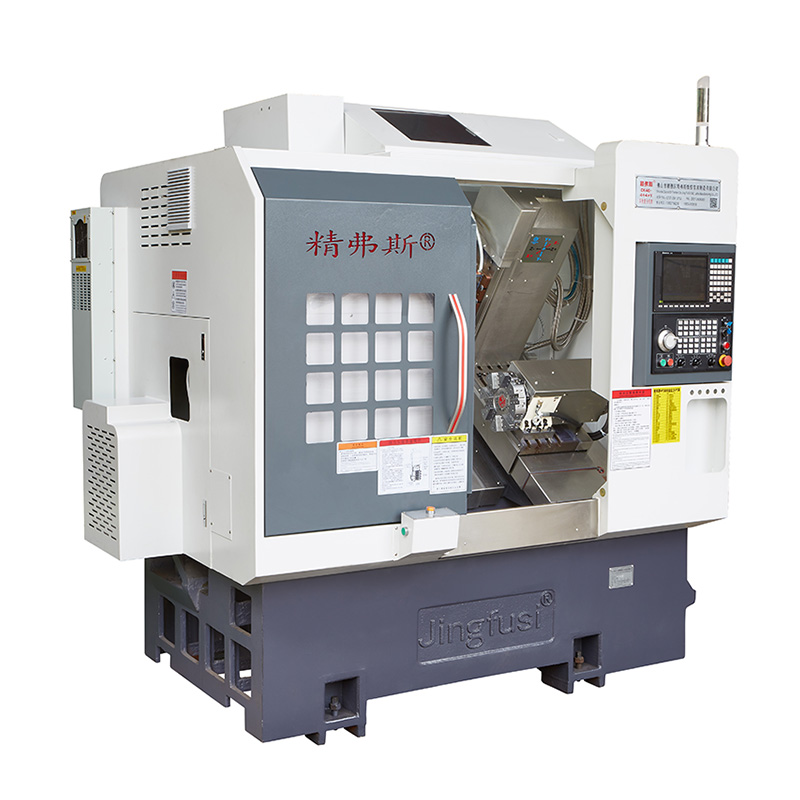

La machine d'usinage de l'évolution de JingFusi® est particulièrement adaptée à la production de masse de pièces avec des formes complexes, telles que les micro-composants, les micro arbres, les connecteurs électroniques, les verres, les horloges et divers accessoires matériels.

Modèle:CK52-5+5+Y

envoyer une demande

Description du produit

La machine à usinage de l'évolution a les caractéristiques de haute précision et d'efficacité élevée. Il peut basculer entre la bague de guidage et aucune bague de guidage, effectuer un traitement approprié en fonction de la longueur de la pièce et a une structure raisonnable. Les trois axes utilisent des guides de roulement linéaire, qui ont une bonne résistance à l'usure et une haute précision. , entraîné par un servomoteur, la structure de ligne d'outils linéaire a les caractéristiques du changement d'outil rapide, le système CNC a des fonctions complètes et est facile à contrôler. Le traitement sans manches de guidage ne nécessite pas de matériaux de broyage et peut traiter les barres à grande vitesse et à haute précision, et le matériau restant minimum n'est que de 30 mm. Le dispositif de traitement latéral facultatif peut réaliser des processus de forage et de fraisage.

Schéma de voyage à la machine

Détails du produit

Liste des paramètres

article	contenu	unité	CK46-5 + 5 + Y	CK52-5 + 5 + Y
Portée du traitement	Balancer sur le lit	MM	Ø 500
	Longueur de cercle extérieur de tournant maximum	MM	320
	Diamètre de barre maximum	MM	Ø 45	Ø 51 ~ 55
axe principal	Vitesse maximale de la broche	r / min	6000 (réglé sur 4000)	4500 (réglé sur 3500)
	Type de tête de broche		A2-5	A2-6
	Fuseau à travers le trou du trou	MM	Ø 56	Ø 66
alimentation	Axe x / z / y	MM	800/470/310
	Mouvement rapide maximum de l'axe x / z / y	m / mon	24 (réglage 18) / 24 (réglage 18) / 15 (réglage 8)
	Tie à vis de l'axe x / z / y	MM	32/32/25
	Rail axe x / z / y	MM	35/35/25
Tour de couteau	Tourrelle à huit station	PCS	8 stations, peut être équipée de porte-outils à double trou, en option avec 12 stations
Tête de courant	Formulaire de maintien de l'outil de tête de puissance		ER25
	Vitesse maximale de la tête de puissance	r / min	6000 (réglé sur 4000), peut être couramment utilisé pour traiter les produits à partir de 4000
	Diamètre maximal de forage d'installation et de mouche	MM	Ø 16
	Distance entre l'arbre de tête de puissance et l'arbre	MM	65
machines électriques	Puissance / couple du moteur principal	Kw / nm	7,5 kW / 47,75 nm, 11KW en option / 70,03 nm pour les pièces en acier d'une capacité de traitement de 80 ans et plus et plus
	Power / couple du moteur de l'axe x / z / y	Kw / nm	Yaskawa 1,8 kW / 11,5 nm. Nouvelle génération en option 2,4 kW / nominale 11,5 nm
	Puissance / couple du moteur de tête d'alimentation x / z	Kw / nm	2,4 kW / 11,5 nm
	Vitesse maximale du moteur de tête de puissance	r / min	5000
autre	Dispositif de freinage de la broche		pression hydraulique
	Inclinaison du lit	°	35 °
	Longueur de plaque de table de couteau x largeur	MM	700x290
	Longueur de la machine-outil x Largeur x hauteur	MM	2200x1580x2000
	Poids total de toute la machine	Kg	3430
	Puissance totale	kw	13
	Consommation d'énergie moyenne	Kw / h	2

Précision des machines-outils

Précision de la machine, Jingfus Factor Standard:
Élément de test majeur	Diagramme schématique	Norme d'usine


Rythme radial de la broche		Détecter le ruissellement du cône extérieur	0.0035


Position de répétition de l'axe X		Détecter le positionnement répété de l'axe x. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.	0.003


Position de répétition de l'axe z		Détecter le positionnement répété sur l'axe z. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.	0.003


Position de répétition de l'axe des y		Détecter le positionnement répété sur l'axe y. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.	0.004


C Position de répétition de l'axe C		Détecter le repositionnement du point fixe de l'axe C, Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété	20 secondes d'arc


R Rotary de position de l'axe C		Détecter la précision de position aléatoire de l'axe C, note: prédire d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis vérifiez les paramètres répétés	72 secondes d'arc


Rythme de serrage de tête de puissance		Battement de cône	0.015

Rythme de serrage de tête de puissance		Cramping battant	0.01

Si le client souhaite tester la précision ISO ou VD1 de l'axe x / z / y, il doit être déterminé au moment de la rédaction du contrat. Le client doit tester cet article en même temps de l'acceptation initiale de l'usine Jingfusi.
