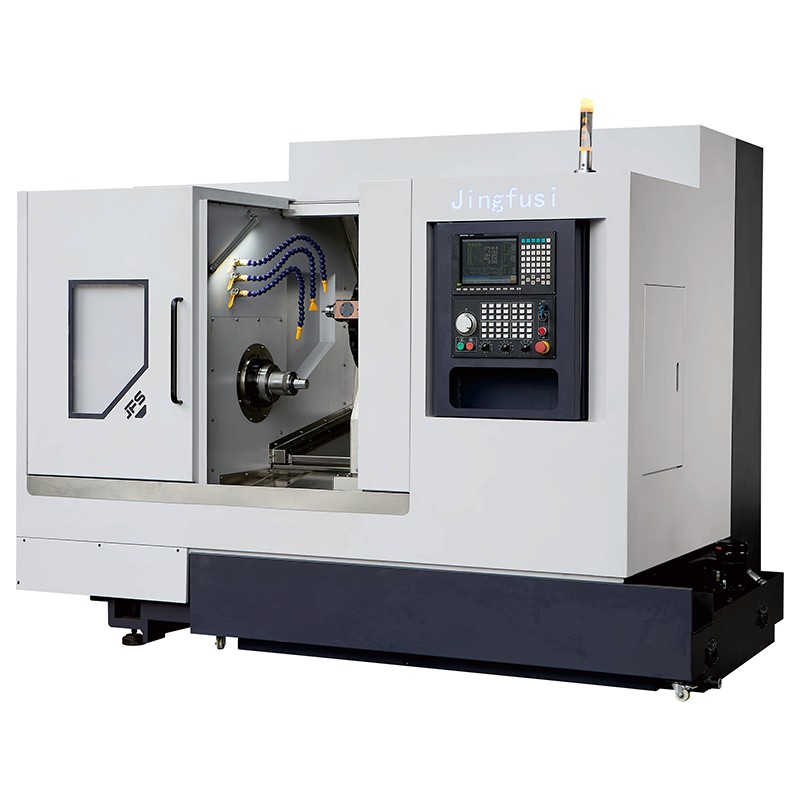

Tour CNC à tourelle électrique CK46 52 76DT

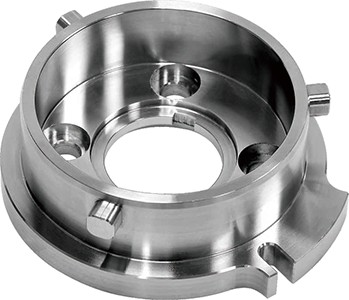

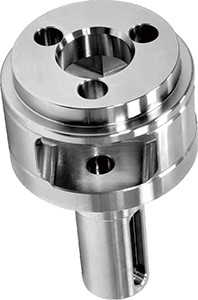

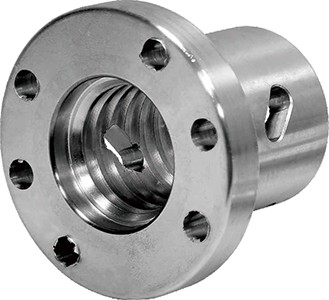

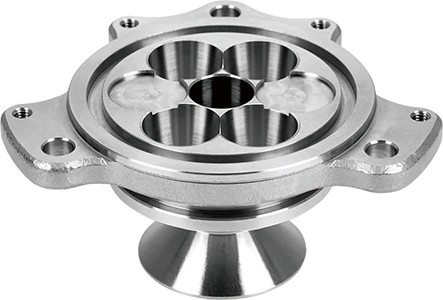

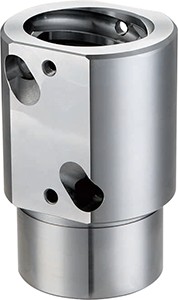

Jingfusi produit un tour CNC à tourelle électrique de haute qualité CK46 52 76DT. Nous choisissons d'adopter une transmission par module sans engrenage, qui élimine la source de chaleur de la source et favorise une garantie stable de précision d'usinage. La machine intègre des fonctions de fraisage et de tournage et peut traiter de manière flexible des matériaux complexes tels que l'acier inoxydable, l'alliage de titane, l'acier au carbone, etc.

Modèle:CK46/52/76DT

envoyer une demande

Description du produit

Le tour CNC à tourelle électrique Jingfusi CK46 52 76DT de l'usine chinoise est équipé de deux têtes motrices hautes performances, la vitesse maximale de la tête motrice à 0° dans des conditions de travail normales peut atteindre 8 000 tr/min et la tête motrice à 90° peut atteindre 6 500 tr/min.

Caractéristique du produit

Sous le principe d'une forme cohérente, de l'organisation du moulage, du traitement de vieillissement et de la précision de l'assemblage, l'axe Y virtuel et l'axe Y vertical ont leurs propres avantages : la rigidité de l'axe Y virtuel est meilleure, le réglage de la rondeur est plus sans souci ; La course verticale de l'axe Y est facile à étendre, la finition de l'usinage est meilleure, la difficulté de programmation est faible et le démarrage est rapide.

Le système d'élimination des copeaux adopte une conception intégrée du côté et de l'arrière, un mode d'installation flexible, adapté à divers scénarios de production. De plus, l'ensemble du moulage a été recuit, vieilli par vibration et autre traitement de processus multicanal pour assurer un fonctionnement stable à long terme de l'équipement et prolonger efficacement la durée de vie de l'ensemble de la machine.

11 kW/75 Nm

Modèle de tour		unité	CK46DT Y virtuel	CK76DT Y virtuel	CK76DT Y virtuel	Remart
Capacité de traitement	Diamètre maximum de balançoire au-dessus du lit	mm	700	ø700	700
	Diamètre de tournage maximum	mm	Q300	0300	Ø300
	Longueur de tournage maximale	mm	480	480	480
Broche	mandrin hydraulique à broche	dans	6"	8"	10"
	hauteur centrale du axe depuis le sol	mm	1050	1050	1050
	Nez de broche	-	A2-5	A2-5	A2-8
	Diamètre d'alésage de broche	mm	Ø56	066	Q86
	Diamètre maximum du matériau de la barre	mm	Ø45	051	072
	Vitesse maximale de la broche	tr/min	4500	4000	2000
	Puissance/couple du moteur de l'axe Z2	Kw/N.m	7,5 kW/47 N.m	22Kw/170N.m	22Kw/170N.m
	Modèle de tourelle motorisée		BMT45-16T	BMT55-16T	BMT55-16T
Tourelle de puissance	montre moteur vitesse maximale puissance/orgue	Kw/N.m7	7,5KW/22N.ou 11KW/42Nm	7,5 kW/22 N. ou 11 kW/42 Nm.	75Kw/22Nm ou 1KW/42Nm
Tourelle de puissance	Outil à tourelle électrique vitesse max.	tours/mm	8000 ou 6000	8000 ou 6000	8000 ou 6000
Alimentation axe X/Z/Y	Axe ×ZN Vitesse de déplacement maximale rapide	m/mon	24	24	24
	×Puissance/couple du moteur ZY-xis	Kw/N.m	3,1 kW/15 Nm	3,1 kW/15 Nm	3,1 kW/15 Nm
	×Vis bll de qualité C3 à axe ZY	-	32/40/40	32/40/40	32/40/40
	×/Z/Y rails de guidage à rouleaux	-	35/45/45	35/45/45	35/45/45
	Voyage efficace Xaxis	mm	500	500	500
	Déplacement effectif de l'axe Z	mm	530	530	530
	Déplacement effectif sur l'axe Y d'interpolation	mm	+48,-52	+48,-52	+48,-52
	La tête motrice à 90° de l'axe Y d'interpolation passe par le centre de la broche	mm	60	70	70
Spécifications de l'équipement	Poids net de la machine	kilos	5000	5000	5100
	Puissance totale de la machine	KW	34	37	37
	Machine L×L×H	mm	2600×2050×2040	2600×2050 ×2040	2600 ×2050×2040

La machine-outil est constamment optimisée ; veuillez vous référer aux données réelles de la machine-outil pour les paramètres ci-dessus.

Éléments facultatifs

Élément de configuration		CK46DT Y virtuel	CK76DT Y virtuel	CK76DT Y virtuel
Broche principale	Broche mécanique	●	●	●
Broche principale	Broche électrique	O	O	O
contrôleur	Contrôleur SYNTEC	●	●	●
Axe d'alimentation	Yaskawa	O	O	O
Axe d'alimentation	SYNTEC	●	●	●
Tourelle	Tourelle motorisée à grande vitesse à entraînement direct	●	●	●
	Tourelle électrique Maikun de Taiwan	O	O	O
	Tourelle motorisée allemande Paitech	O	O	O
Serrage	Tirer la pince	●	●	●
Serrage	Mandrin	O	O	O
Dispositif de collecte de pièces	Dispositif de collecte de pièces	O	O	O
	Dispositif d'alimentation	O	O	O
	Convoyeur à copeaux	O	O	O
	Robot automatisé	O	O	O
	Séparateur de brouillard d'huile	O	O	O
