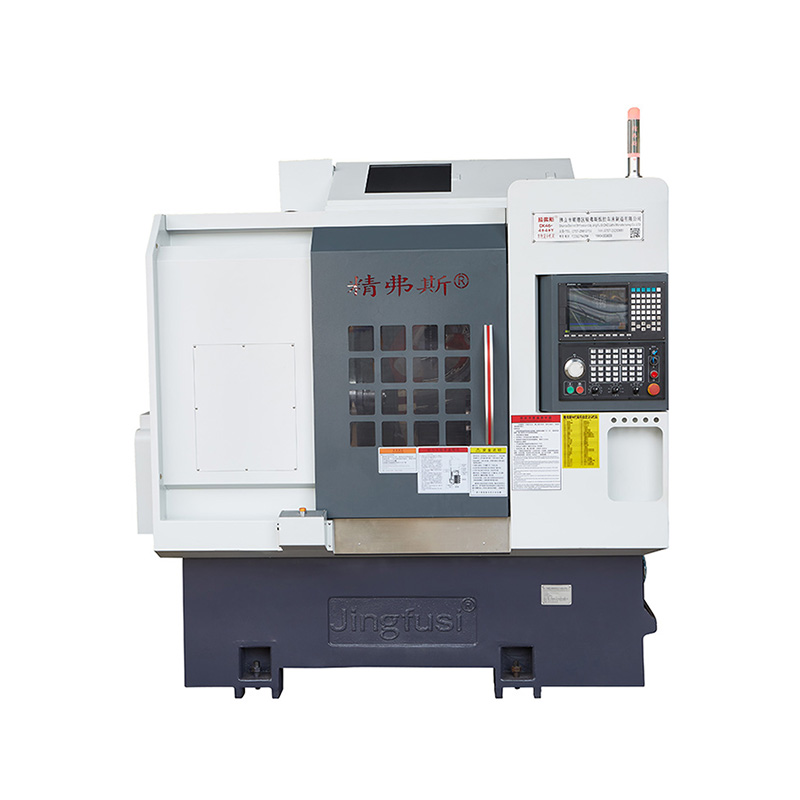

Machine d'usinage économique de tournant

La machine d'usinage économique de l'économie JingFusi® est une ordinateur multi-station à 3 axes (x, y, z). Il intègre le virage, le fraisage, le forage, l'ennui, le taraudage et d'autres fonctions en un seul appareil. Il peut effectuer un broyage final et latéral, un forage, un taraudage et d'autres traitements combinés. Il convient particulièrement au traitement des pièces rotatives avec des formes complexes et des exigences de haute précision. Il peut compléter tout ou la plupart des étapes de traitement en un seul serrage. Assurer la précision, améliorer l'efficacité et réduire les coûts.

Précision de la machine, Jingfus Factor Standard:
Élément de test majeur		Diagramme schématique		Méthode de détection				Norme d'usine
Rythme radial de la broche				Détecter le ruissellement du cône extérieur				0.0035
Position de répétition de l'axe X				Détecter le positionnement répété de l'axe x. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.				0.003
Position de répétition de l'axe z				Détecter le positionnement répété sur l'axe z. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.				0.003
Position de répétition de l'axe des y				Détecter le positionnement répété sur l'axe y. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.				0.004
C Position de répétition de l'axe C				Détecter le repositionnement du point fixe de l'axe C, Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété				20 secondes d'arc
R Rotary de position de l'axe C				Détecter la précision de position aléatoire de l'axe C, note: prédire d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis vérifiez les paramètres répétés				72 secondes d'arc
Rythme de serrage de tête de puissance				Battement de cône				0.015
Rythme de serrage de tête de puissance				Cramping battant				0.01
Si le client souhaite tester la précision ISO ou VD1 de l'axe x / z / y, il doit être déterminé au moment de la rédaction du contrat. Le client doit tester cet article en même temps de l'acceptation initiale de l'usine Jingfusi.
