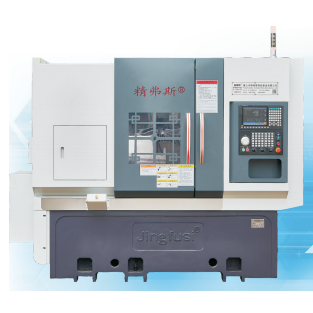

Type de tourelle CNC Tyle automatique

Nous sommes heureux de vous présenter le tour automatique de type de tourelle CNC JingFusi®, visant à approfondir votre connaissance de ce produit exceptionnel. Nous accueillons chaleureusement nos clients nouveaux et appréciés pour poursuivre leur partenariat avec nous alors que nous nous efforçons d'un avenir meilleur ensemble.

Modèle:CK52T-600

envoyer une demande

Description du produit

Vous êtes cordialement invité à visiter notre usine et à explorer le dernier tour automatique de type Jingfusi® CNC à prix compétitif et de qualité supérieure. Nous prévoyons avec impatience l'opportunité de collaborer avec vous.

Détails du produit de tour automatique de type de tourelle CNC

Liste des paramètres de tour de tour de type CNC Type de tourelle

projet	Contenu	unité	CK52T-600	CK76T-600	CK46T-600
Portée du traitement	Diamètre de rotation maximale de la broche	MM	Ø 800
	type de bloc	MM	Ø 180 ~ 400
	Longueur de tournage maximale	MM	560
	Diamètre de barre maximum	MM	Ø 51 ~ 55	Ø 72	Ø 45
axe principal	Type de tête de broche		A2-6	A2 -8	A2-5
	Fuseau à travers le trou du trou	MM	Ø 66	Ø 86	Ø 56
	Vitesse maximale de la broche	r / min	4200	3200	6000
	Vitesse de réglage de la broche	r / min	1 ~ 3500	1 ~ 2500	1 ~ 4500
alimentation	Voyage maximal de l'axe x / z	MM	230/600
	Accident vasculaire cérébral efficace	MM	570
	Mouvement rapide maximum de l'axe x / z	m / mon	24
	Réglage de l'axe x / z pour un mouvement rapide	m / mon	16/18
	Spécifications de vis à rouleau à axe x / z	MM	40
	Spécifications de jauge de l'axe x / z	MM	35/45
Tourrelle de servo à douze positions	Hauteur du centre de la tourelle servo à douze positions		100
	Tour de couteau en face du bord (diamètre extérieur)	MM	385
	Hauteur centrale de la tourelle	MM	100
	Nombre de lames de tourelle	réparer	12
	Diamètre d'interférence du traitement des outils adjacent	MM	Ø180
	Taille du support d'outil fixe	MM	25x25
	Diamètre de poignée du porte-couteau	MM	Ø25
machines électriques	Puissance / couple du moteur principal	Kw / nm	11kw / nominal 72 nm	15 kW / nominal 98 nm	7,5 kW / nominal 47 nm
	Puissance / couple moteur à axe x / z	Kw / nm	Yaskawa 1,8 kW / 11,5 nm. Nouvelle génération en option 2,4 kW / nominale 11,5 nm
	Puissance / couple du moteur à changement d'outil de tourelle	Kw / nm	Nouvelle génération 1,0 kW / 3,1 nm
	Puissance du moteur du système de refroidissement	Kw	0.3
	Puissance du moteur du système de refroidissement à haute pression	Kw	3
Étouffage	Coup de poulet	MM	420
	TROUPE MAXIMUM de la goupille d'éjecteur	MM	100
	Formulaire d'entraînement d'éjection d'éjection		Hydraulique, forte rigidité
	Tapier à pointe de poule à aiguille à aiguille conique	Mk	Mohs 5 #, ne balance pas ou ne se déforme pas pendant l'usinage de précision.
	Distance maximale entre la pointe et le mandrin	MM	690
autre	Inclinaison du lit	°	30 ° ou 15 °
	Longueur de la machine-outil x Largeur x hauteur	MM	2500x1600x1700
	Poids total de toute la machine	Kg	Le poids total de toute la machine est de 4500 kg, avec un poids total en option de 3500 kg, moins 10000 yuans
	Puissance totale	kw	20
	Consommation d'énergie moyenne	Kw / h	3

Type de tourelle CNC

Précision de la machine, Jingfus Factor Standard:
Élément de test majeur	Diagramme schématique	Méthode de détection	Norme d'usine


Rythme radial de la broche		Détecter le ruissellement du cône extérieur	0.0025


Position de répétition de l'axe X		Détecter le positionnement répété de l'axe x. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.	0.0025


Position de répétition de l'axe z		Détecter le positionnement répété sur l'axe z. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.	0.0025


Si le client souhaite tester la précision ISO ou VD1 de l'axe x / z / y, il doit être déterminé au moment de la rédaction du contrat. Le client doit tester cet article en même temps de l'acceptation initiale de l'usine Jingfusi.
