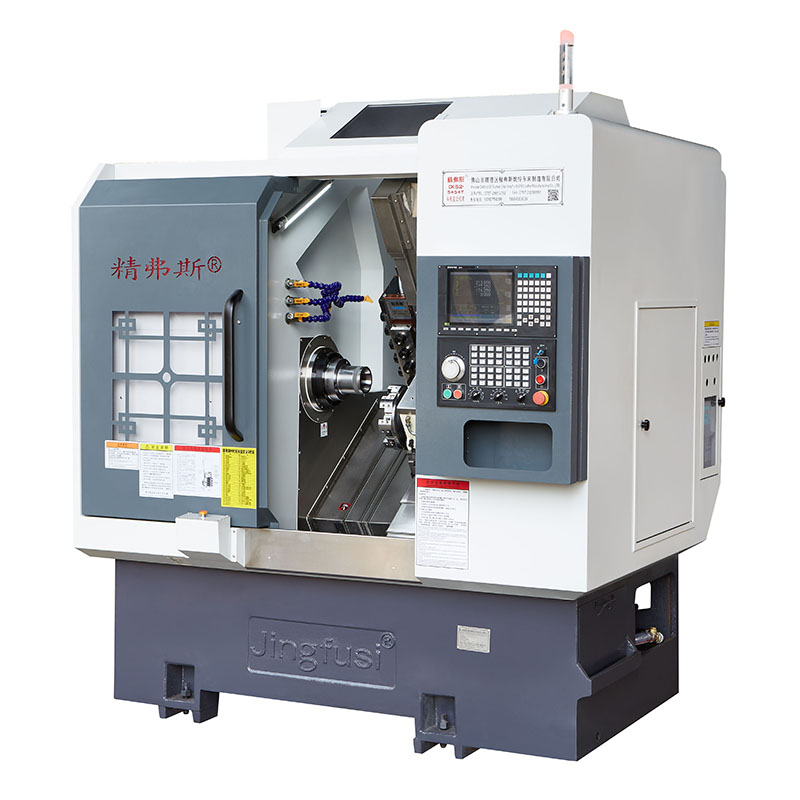

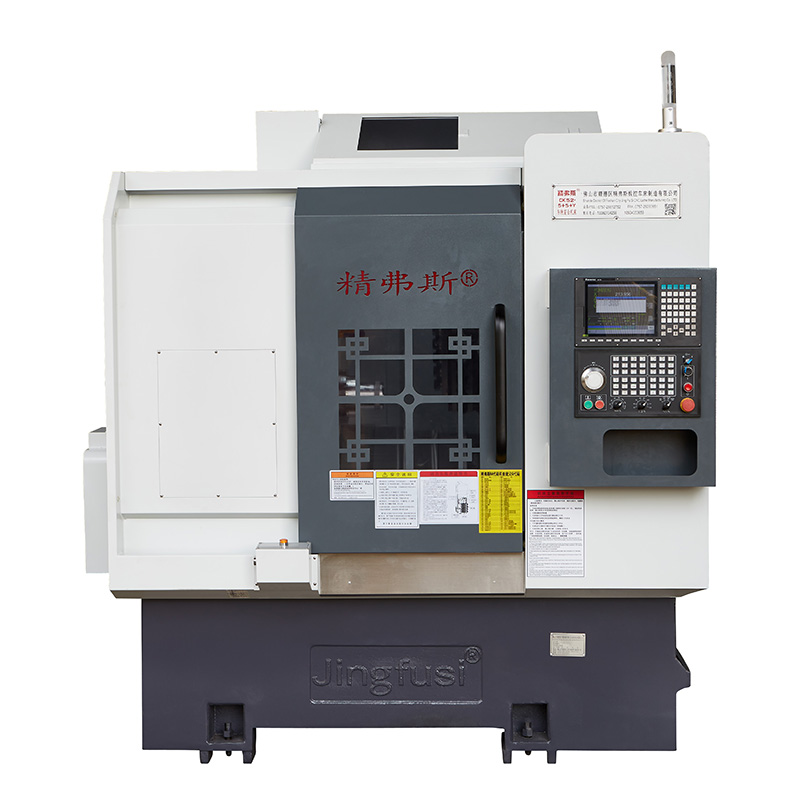

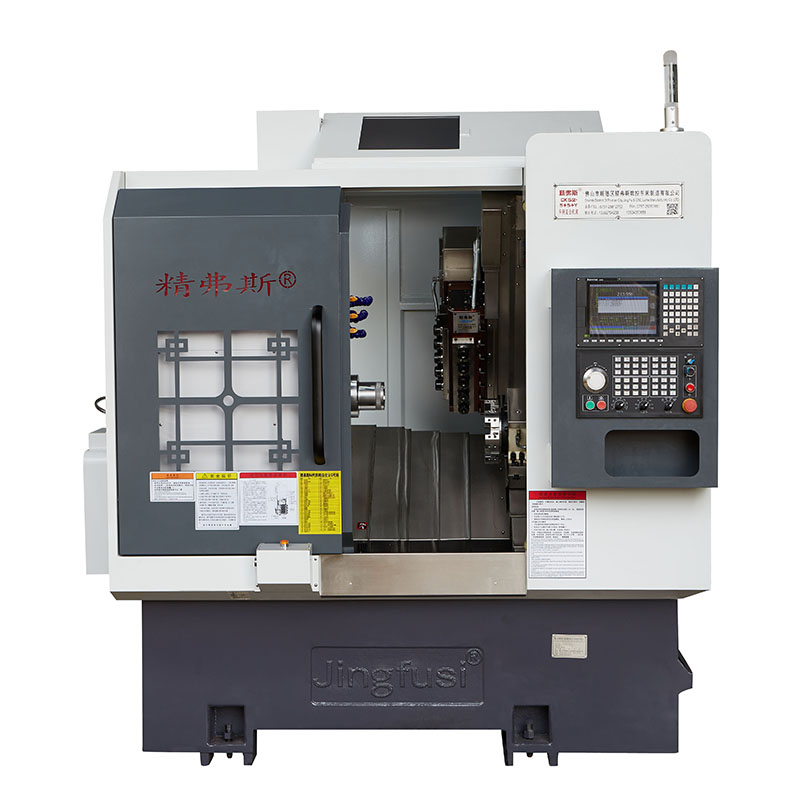

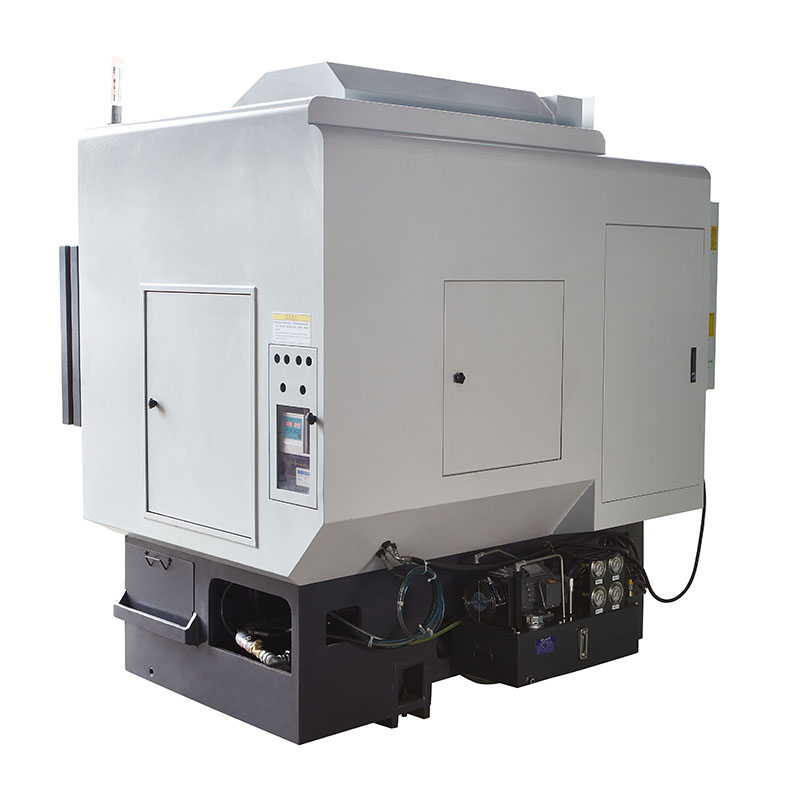

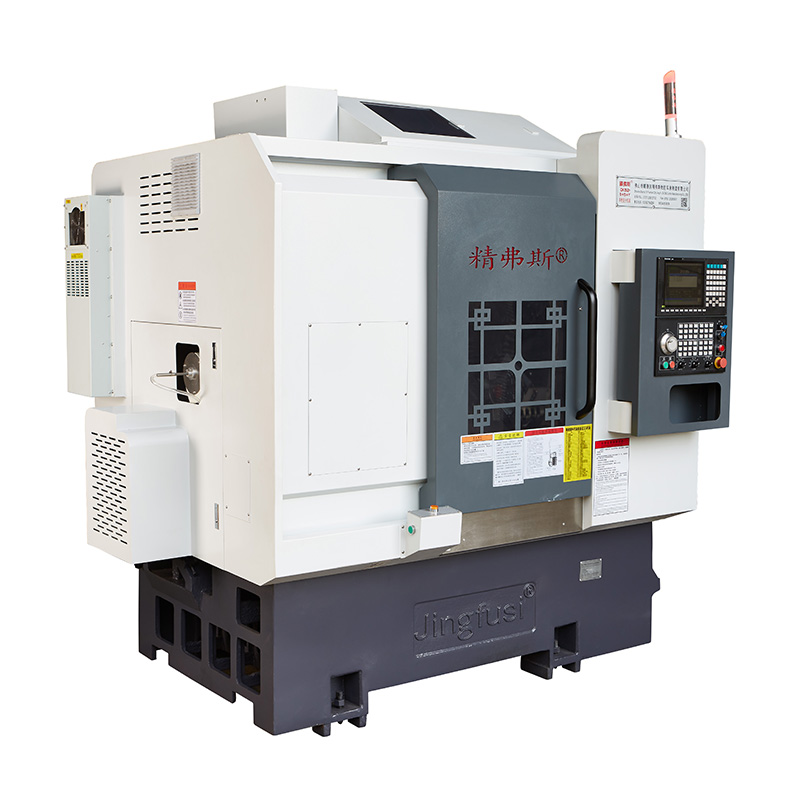

Machine de composé de virage et de fraisage CNC

Ayant accumulé une expertise approfondie dans la fabrication de machines de composé de virage et de fraisage CNC, JingFusi® est bien équipé pour offrir une sélection diversifiée de ces machines. Nos machines à composé de virage et de fraisage CNC de haute qualité sont adaptées à une variété d'applications. Si vous avez besoin d'aide, n'hésitez pas à accéder à notre support en ligne en temps réel. Au-delà du catalogue de produits fournis, nous proposons également la possibilité de personnaliser des produits uniques en fonction de vos exigences et spécifications précises.

Modèle:CK76DTY

envoyer une demande

Description du produit

Avec notre vaste expérience dans la production de machines à tournant et de fraisage CNC, JingFusi® est entièrement préparé pour fournir un large éventail de ces machines. Nos machines de composé de virage et de fraisage CNC sont de la plus haute qualité et peuvent être adaptées à diverses applications. Si vous avez besoin d'aide, n'hésitez pas à utiliser notre support en ligne en direct. De plus, nous offrons la flexibilité de personnaliser les produits exclusifs pour répondre à vos besoins et spécifications spécifiques, allant au-delà de ce qui est répertorié dans notre catalogue de produits.

Liste des paramètres

article	Modèle de tour	unité	CK46DTY	CK52DTY
Portée du traitement	Diamètre de rotation maximale de la broche	MM	Ø 600
	Longueur de cercle extérieur de tournant maximum	MM	300
	Diamètre de barre maximum	MM	Ø 45	Ø 55
axe principal	Vitesse maximale de la broche	r / min	6000 (réglage 4500)	4200 (réglage 3500)

	Type de tête de broche		A2-5	A2-6
	Fuseau à travers le trou du trou	MM	Ø 56	Ø 66
alimentation	Axe x / z / y	MM	800/400 / ± 60


	Tête de puissance à 90 ° passant par le centre de la broche	MM	60
	Mouvement rapide maximum de l'axe x / z / y	m / mon	24 (réglage 18) / 24 (réglage 18) / 15 (réglage 12)
	Tie à vis de l'axe x / z / y	MM	32/32/32
	Piste à rouleaux d'axe x / z / y	MM	35/35/35
Tourelle de puissance	Modèle de tourelle de puissance (Power Turret)	BMT	BMT45 ， BMT55 en option

	Collège de tête de puissance	EST	ER25
	Taille du support d'outil fixe	MM	25x25
	Diamètre de la tige du support d'alésage	MM	Ø25
Étouffage	Puissance / couple du moteur principal	Kw / nm	7,5 kW / nominal 47 nm	11kw / nominal 72 nm


	Power / couple du moteur de l'axe x / z / y	Kw / nm	Yaskawa 1,8 kW / 11,5n. Nouvelle génération en option2.4 kW / Classé 11,5 nm
	Vitesse maximale du moteur de puissance de la tourelle	r / min	80000 ° (tête de puissance ≤7000 changement ， 90 ° Tête de puissance ≤6000 changement)
	Puissance du moteur de tête / couple	Kw / nm	8,5 kW / Classé 16,5 nm
	Puissance / couple du moteur à changement d'outil de tourelle	Kw / nm	Nouvelle génération 1.0 kW /3.1nm
autre	Dispositif de freinage de la broche		pression hydraulique


	Inclinaison du lit	°	35 °
	Longueur de la machine-outil x Largeur x hauteur	MM	2200x1500x1900
	Poids total de toute la machine	Kg	3900 kg
	Puissance totale	kw	15
	Consommation d'énergie moyenne	Kw / h	3

Précision des machines-outils

Précision de la machine, Jingfus Factor Standard:
Élément de test majeur	Diagramme schématique	Norme d'usine


Rythme radial de la broche		Détecter le ruissellement du cône extérieur	0.0035


Position de répétition de l'axe X		Détecter le positionnement répété de l'axe x. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.	0.003


Position de répétition de l'axe z		Détecter le positionnement répété sur l'axe z. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.	0.003


Position de répétition de l'axe des y		Détecter le positionnement répété sur l'axe y. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.	0.004


C Position de répétition de l'axe C		Détecter le repositionnement du point fixe de l'axe C, Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété	20 secondes d'arc


R Rotary de position de l'axe C		Détecter la précision de position aléatoire de l'axe C, note: prédire d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis vérifiez les paramètres répétés	72 secondes d'arc


Rythme de serrage de tête de puissance		Battement de cône	0.015

Rythme de serrage de tête de puissance		Cramping battant	0.01

Si le client souhaite tester la précision ISO ou VD1 de l'axe x / z / y, il doit être déterminé au moment de la rédaction du contrat. Le client doit tester cet article en même temps de l'acceptation initiale de l'usine Jingfusi.
