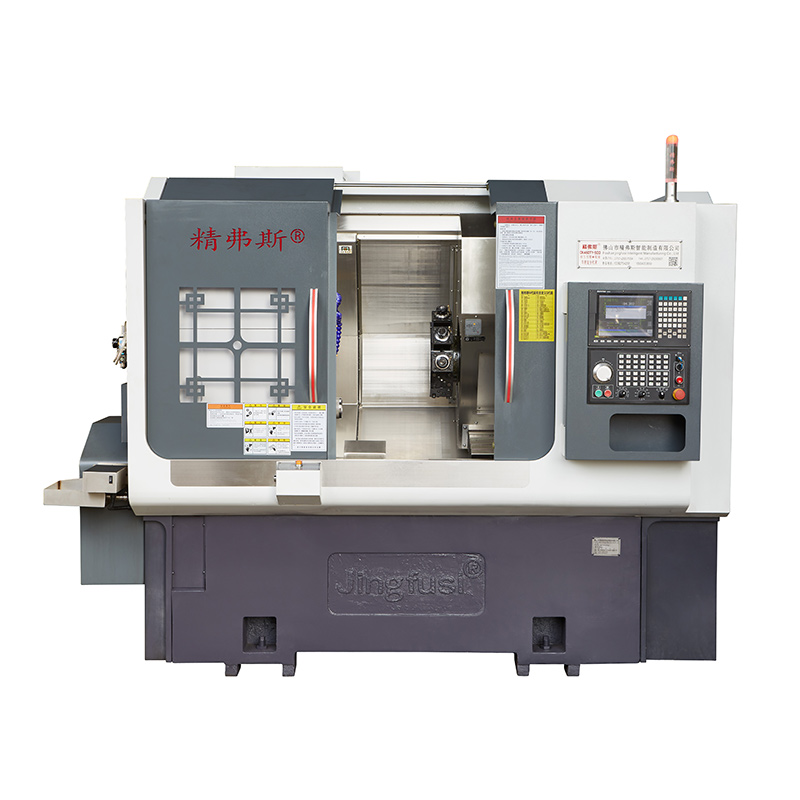

Machine CNC et machine composite tournante

Capacité de broyage: la machine composite CNC Milling and Turning est équipée d'outils de fraisage qui peuvent effectuer des opérations telles que le forage, l'alésage, le contouring et la fente. Ces outils sont utilisés pour supprimer le matériel de la pièce pour créer des formes et des caractéristiques complexes.

Capacité de virage: Le tour CNC avec la tourelle et le stock de queue hydraulique a une broche de tour avec la capacité de faire pivoter la pièce. Cette broche est utilisée pour les opérations de virage, qui impliquent l'élimination du matériau en coupe à mesure que la pièce tournait. Le virage peut être utilisé pour créer des formes cylindriques et coniques, ainsi que des fils.

Contrôle multi-axes: les machines à virage du moulin CNC présentent souvent plusieurs axes de mouvement, permettant un usinage précis et complexe. Ces axes peuvent inclure des axes x, y, z et rotationnels, qui permettent l'usinage des pièces sous plusieurs angles et orientations.

Changeur d'outils automatique: la machine combinée de virage et de fraisage de la tourelle CNC peut inclure un changeur d'outil automatique qui peut échanger différents outils de coupe rapidement et efficacement, permettant un usinage ininterrompu et une polyvalence accrue.

Croisement de la pièce: la machine est équipée de mécanismes pour serrer en toute sécurité et maintenir la pièce en place pendant l'usinage, assurer la précision et la répétabilité.

Intégration CAD / CAM: les machines CNC Mill-Curn sont généralement contrôlées par des logiciels informatiques qui peuvent interpréter les fichiers CAD (conception assistée par ordinateur) et CAM (fabrication assistée par ordinateur). Cela permet la programmation précise des opérations d'usinage et la production de pièces complexes.

Haute précision: ces machines sont connues pour leur haute précision et leurs tolérances étroites, ce qui les rend adaptées aux applications qui nécessitent un usinage complexe et précis.

Polvalerie: les machines à virage à moulin CNC sont polyvalentes et peuvent être utilisées dans un large éventail d'industries, notamment la fabrication aérospatiale, automobile, médicale et générale.

Efficacité: La combinaison des opérations de broyage et de virage dans une seule machine améliore l'efficacité de la production, car elle réduit le besoin de plusieurs configurations et transferts entre différentes machines.

Production de pièces complexes: les machines à virage du moulin CNC sont idéales pour produire des pièces complexes avec des caractéristiques broyées et tournées, car elles peuvent effectuer toutes les opérations requises en une seule configuration.

Ces machines combinées de virage et de fraisage automatique sont couramment utilisées dans la production de composants et de pièces qui nécessitent une usinage complexe et précis, telles que les composants du moteur, les pièces aérospatiales, les dispositifs médicaux, etc. Ils sont un atout précieux dans les processus de fabrication modernes, car ils rationalisent la production et augmentent l'efficacité.

Précision de la machine, Jingfus Factor Standard:
Élément de test majeur		Diagramme schématique		Méthode de détection				Norme d'usine
Rythme radial de la broche				Détecter le ruissellement du cône extérieur				0.0035
Position de répétition de l'axe X				Détecter le positionnement répété de l'axe x. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.				0.003
Position de répétition de l'axe z				Détecter le positionnement répété sur l'axe z. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.				0.003
Position de répétition de l'axe des y				Détecter le positionnement répété sur l'axe y. Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété.				0.004
C Position de répétition de l'axe C				Détecter le repositionnement du point fixe de l'axe C, Remarque: Prédisez d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis détectez le positionnement répété				20 secondes d'arc
R Rotary de position de l'axe C				Détecter la précision de position aléatoire de l'axe C, note: prédire d'abord environ 50 fois pour compenser l'erreur du moteur froid et du moteur chaud, puis vérifiez les paramètres répétés				72 secondes d'arc
Rythme de serrage de tête de puissance				Battement de cône				0.015
Rythme de serrage de tête de puissance				Cramping battant				0.01
Si le client souhaite tester la précision ISO ou VD1 de l'axe x / z / y, il doit être déterminé au moment de la rédaction du contrat. Le client doit tester cet article en même temps de l'acceptation initiale de l'usine Jingfusi.
